万向书写板

万向黑板

结构：

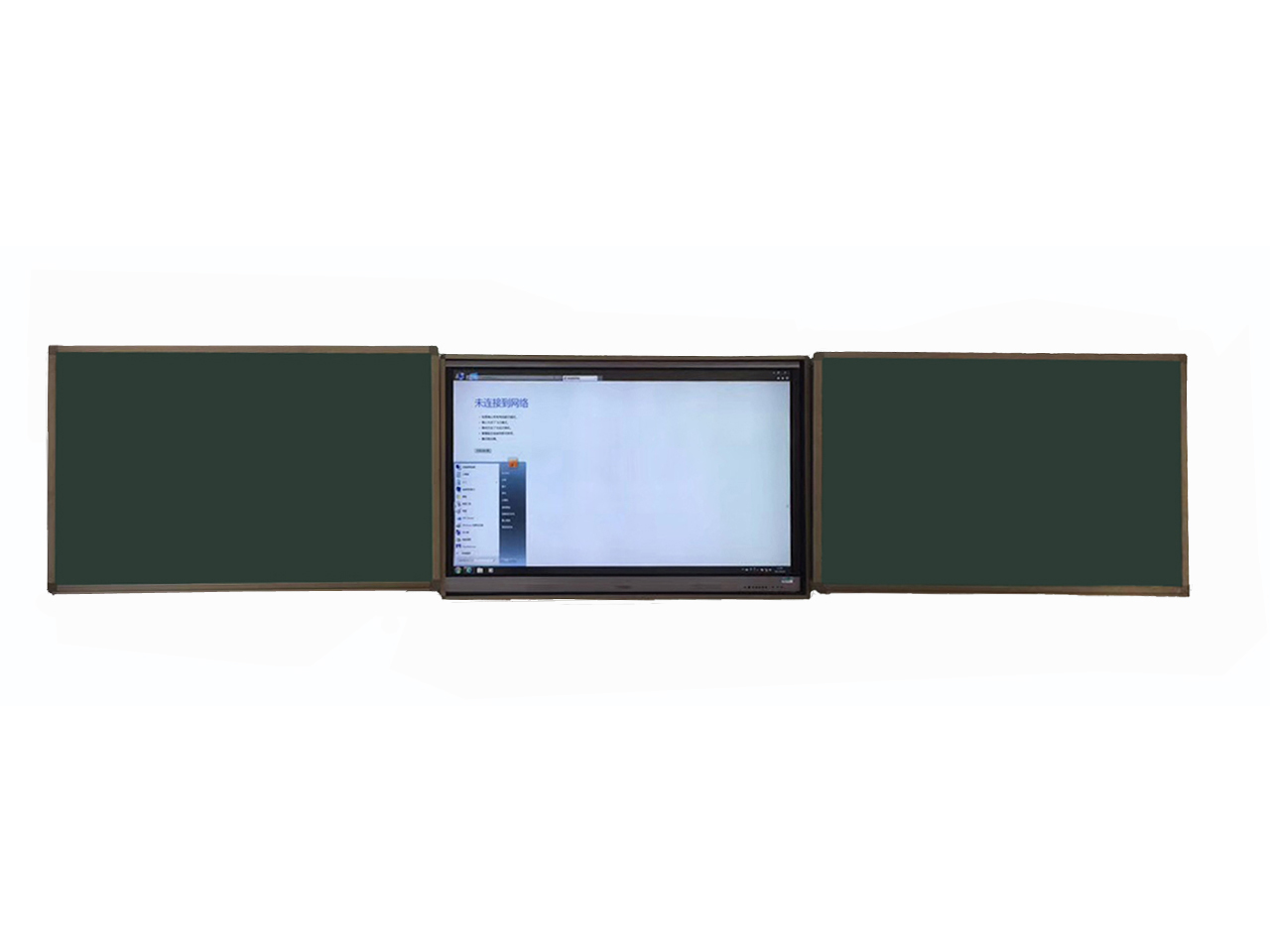

内层    触控一体机（电子白板）

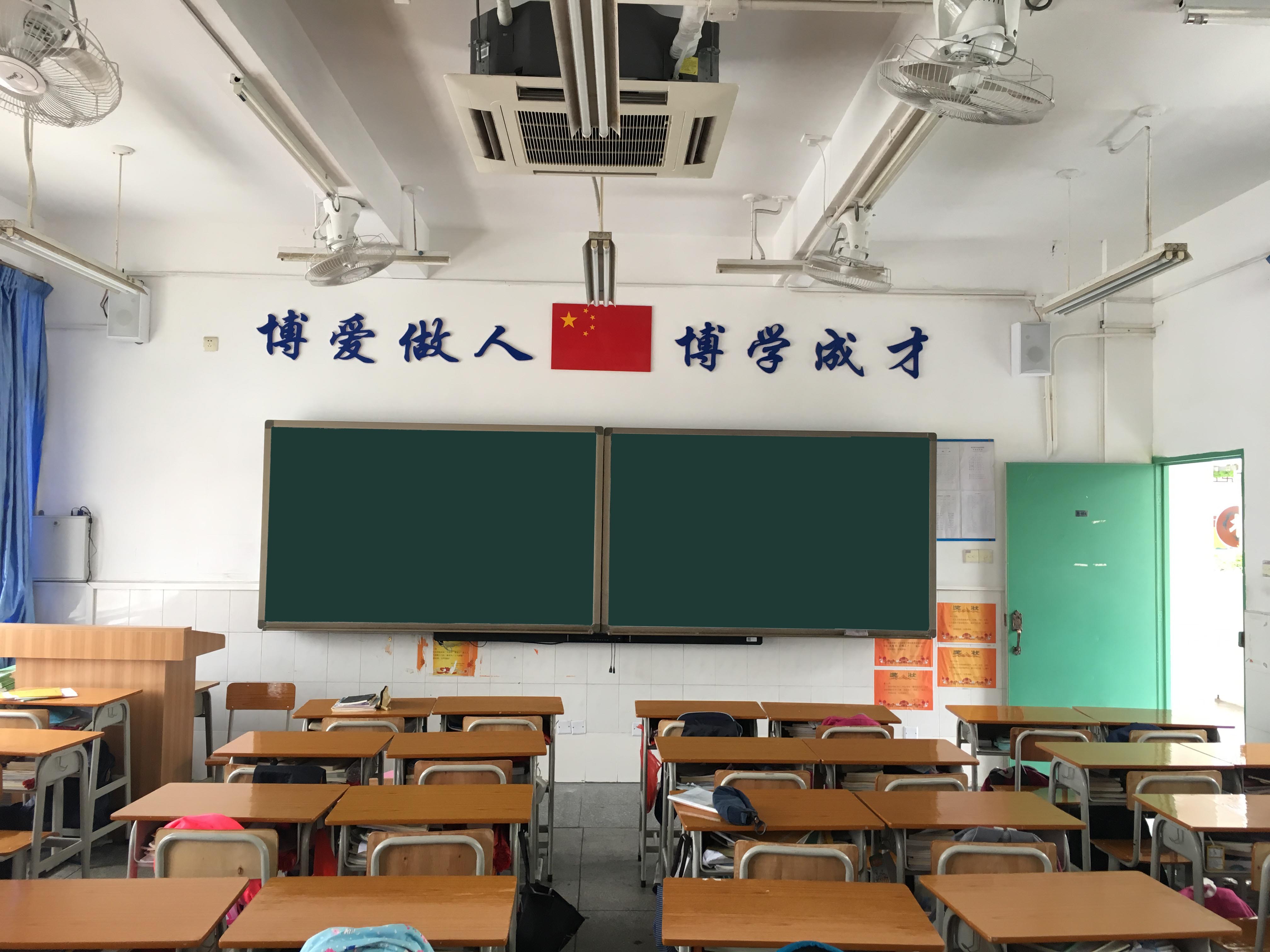

外层    由两块书写板组成

功能：

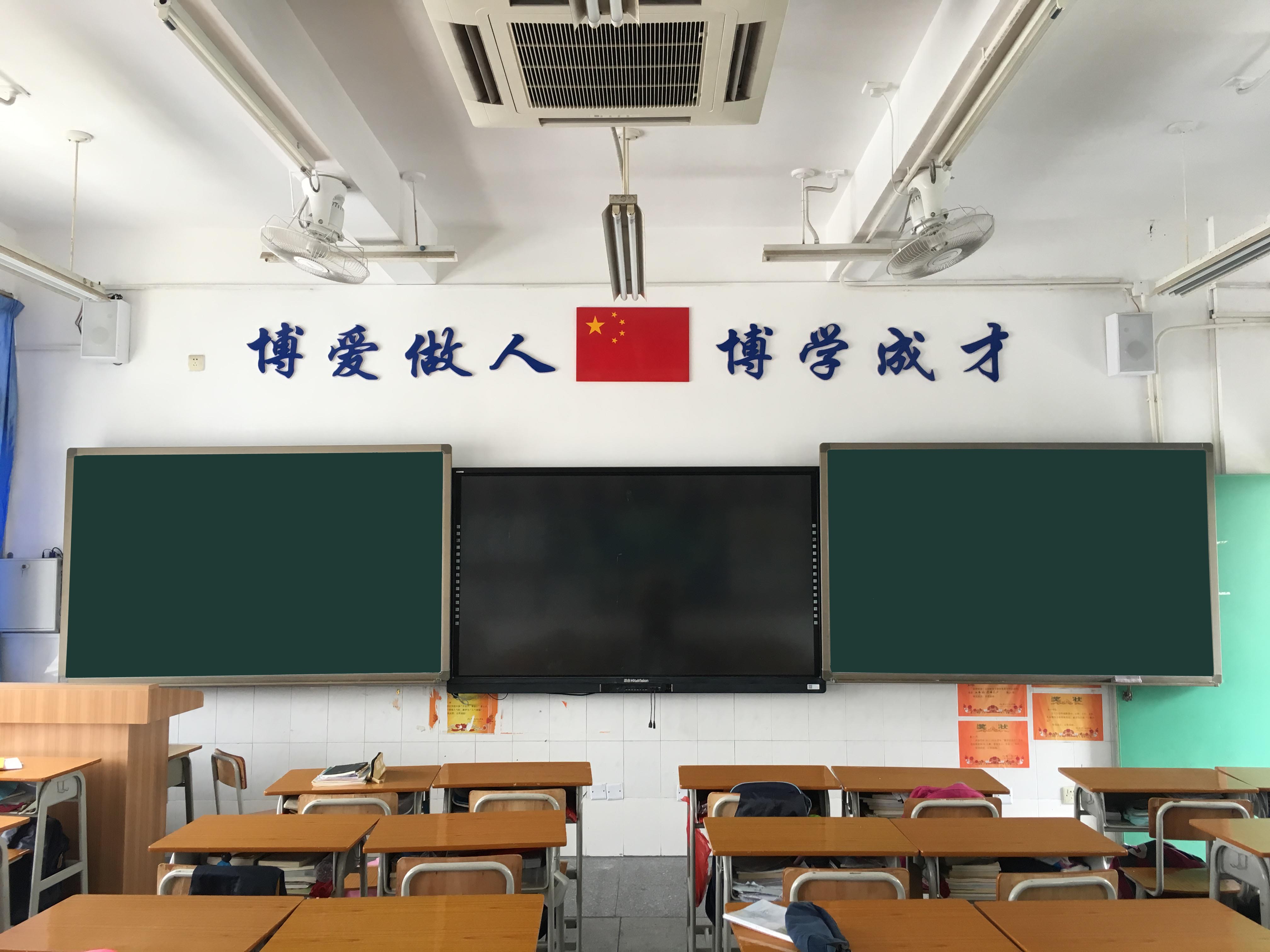

在一定范围内，万向书写板可实现上下、左右任意移动及停留，根据调整书写板的高低以便满足不同身高的老师教学书写；一体化设计，可配套触摸一体机、电子白板结合使用。

场景：

普通教室、多媒体教室、会议室。

1、面板材料

采用厚度为0.3㎜墨绿色烤漆面板,板面光泽度测定:≤8%,耐磨值:100g/2000转,不露白,硬度:5H无痕。(如采用环保教学专用搪瓷绿板，厚度0.4mm，根据ISO 2813标准，面层硬度 (EN101) 5,耐刮度 (ISO15695) 7N，耐磨度 (ASTM C501) 0.1g,耐酸度(EN14483-1-9) 最低为A，可吸附磁针、磁片)除优良的拭擦度，本产品具有耐刮、耐磨、耐久、抗化学物等特性和特长的产品寿命。

2、夹层材料

夹层采用20KG比重高密度泡沫板，面层平整，无折痕，不变形，吸音强，环保。

3、背面材料

采用优质镀锌钢板，厚度为0.2mm，板面平整，镀层牢固、光滑而均匀，整板无拼接。

4、粘胶材料

采用防腐、防锈、防潮的黑板专用环保粘合喷胶，胶合牢固、经久耐用，永不脱壳，各项指标均达到国家环保要求。

5、边框材料

采用磨砂铝型材边框，规格45mm*25mm*1.0mm(或上下边框40*20mm,左右边框18*20mm);下边框带分体卡槽式粉笔托盘，规格60mm*8mm*1.0mm (士10%)

6、包角采用ABS工程塑料。

7、万向装置构造与材料配置

1) 横向移动可根据用户需求确定两块书写板的推拉距离0米到（达到或超过）2.5米；纵向移动的幅度为450mm，由此构成上下左右旋转。

2) 横向轨道采用（达到或超过）54.9*25.5*2mm(士10%)铝材，纵向轨道采用（达到或超过）75*68*1.6mm(士10%)铝材。

3) 横向装置：内置以赛尼纶滑轮为轴，左右自由流畅滑行。

4) 纵向装置：装置安装在上梁铝型材内，以赛尼纶齿轮、滑轮为轴，采用链条或钢丝绳传动，内配置减震装置。

5) 技术要求：采用钢、铝混合结构及配重原理，链轮滑轮传动，左右上下滑轨均为铝合金材质，链轮为尼龙链轮，滑轮为尼龙滑轮，内置钢制精密轴承;左右推开滑动时，黑板全展开，中间预留电视一体机位置

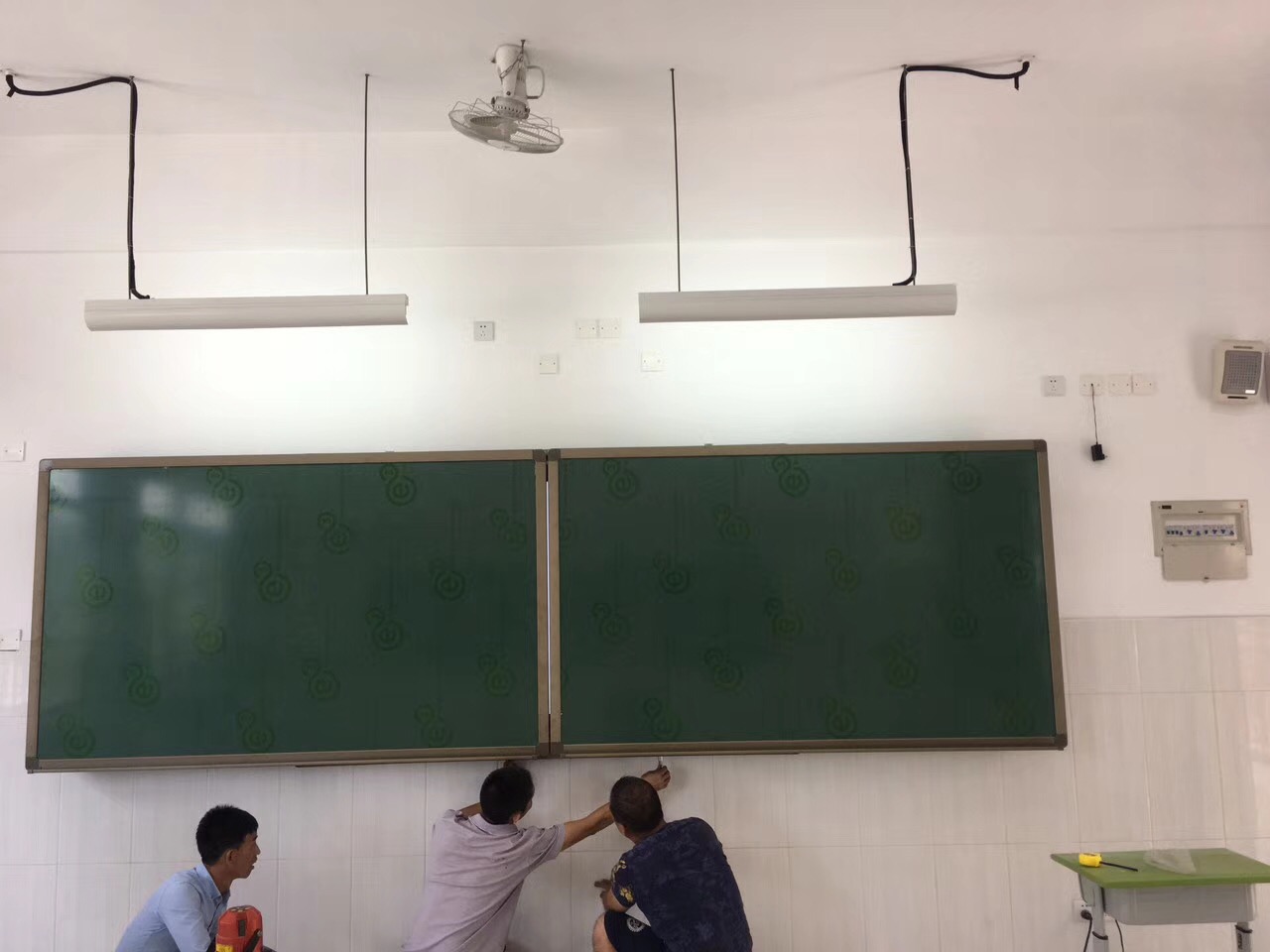

6) 安装：整体结构牢固，无任何安全隐患。
